অন্তরক কি?

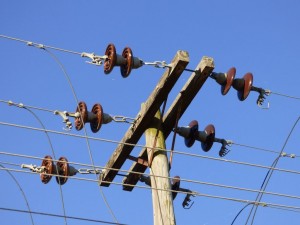

ইনসুলেটরবিশেষ নিরোধক নিয়ন্ত্রণগুলি যা ওভারহেড ট্রান্সমিশন লাইনে গুরুত্বপূর্ণ ভূমিকা নিতে পারে। প্রারম্ভিক বছরগুলিতে, ইনসুলেটরগুলি বেশিরভাগ ইউটিলিটি মেরুতে ব্যবহৃত হত এবং ধীরে ধীরে উচ্চ - ভোল্টেজ তারের সংযোগ টাওয়ারগুলিতে বিকশিত হয়েছিল যেখানে অনেকগুলি ডিস্ক - আকৃতির ইনসুলেটরগুলি এক প্রান্তে ঝুলানো হয়েছিল। এটি সাধারণত গ্লাস বা সিরামিক দিয়ে তৈরি ক্রাইপেজের দূরত্ব বাড়ানোর জন্য ব্যবহৃত হত এবং এটি একটি অন্তরক বলা হত। ইনসুলেটরগুলি ওভারহেড ট্রান্সমিশন লাইনে দুটি প্রাথমিক ভূমিকা পালন করে, যথা তারগুলি সমর্থন করে এবং স্রোতকে মাটিতে ফিরে আসতে বাধা দেয়। এই দুটি ফাংশন অবশ্যই গ্যারান্টিযুক্ত হতে হবে। পরিবেশ এবং বৈদ্যুতিক লোড অবস্থার পরিবর্তনের ফলে বিভিন্ন বৈদ্যুতিনচেনাল চাপের কারণে ইনসুলেটরগুলি ব্যর্থ হওয়া উচিত নয়। অন্যথায়, অন্তরকটি কোনও গুরুত্বপূর্ণ ভূমিকা পালন করবে না এবং এটি পুরো লাইনের পরিষেবা জীবন এবং অপারেটিং জীবনকে ক্ষতিগ্রস্থ করবে।

অন্তরক: এটি এমন একটি বস্তু যা একটি অন্তরক পদ্ধতিতে টাওয়ারের তারটি স্থির করে এবং স্থগিত করে। পাওয়ার ট্রান্সমিশন লাইনের জন্য সাধারণত ব্যবহৃত ইনসুলেটরগুলি হ'ল: ডিস্ক - আকৃতির চীনামাটির বাসন ইনসুলেটর, ডিস্ক - আকৃতির কাচের ইনসুলেটর,

রড সাসপেনশনযৌগিক ইনসুলেটর। (1) চীনামাটির বাসন বোতল ইনসুলেটর: গার্হস্থ্য চীনামাটির বাসন ইনসুলেটরগুলির একটি উচ্চ হারের অবনতি রয়েছে, শূন্য মানগুলি সনাক্ত করতে হবে এবং রক্ষণাবেক্ষণের একটি বৃহত রক্ষণাবেক্ষণের কাজের চাপ রয়েছে।

বজ্রপাত এবং দূষণের ফ্ল্যাশওভারগুলির ক্ষেত্রে স্ট্রিং ড্রপ দুর্ঘটনা ঘটে যাওয়ার প্রবণতা দেখা দেয় এবং এগুলি ধীরে ধীরে মুছে ফেলা হয়েছে। (২) গ্লাস অন্তরক: এটির শূন্য স্ব - বিস্ফোরণ রয়েছে, তবে স্ব - বিস্ফোরণের হার খুব কম (সাধারণত কয়েক দশ হাজারতম)। রক্ষণাবেক্ষণের জন্য কোনও পরিদর্শন প্রয়োজন হয় না। স্ব -স্বভাবের ক্ষেত্রে স্বভাবের কাচের অংশগুলির বিস্ফোরণে, অবশিষ্টাংশের যান্ত্রিক শক্তি এখনও ব্রেকিং ফোর্সের 80% এরও বেশি পৌঁছে যাবে, যা এখনও লাইনের নিরাপদ অপারেশন নিশ্চিত করতে পারে। বজ্রপাত এবং দূষণ ফ্ল্যাশওভারগুলির ক্ষেত্রে কোনও সিরিয়াল ড্রপ দুর্ঘটনা ঘটবে না। এটি প্রথম শ্রেণি এবং দ্বিতীয় শ্রেণির দূষণ অঞ্চলে ব্যাপকভাবে ব্যবহৃত হয়েছে। (3) যৌগিক অন্তরক: এটির ভাল অ্যান্টি - দূষণ ফ্ল্যাশওভার পারফরম্যান্স, হালকা ওজন, উচ্চ যান্ত্রিক শক্তি এবং কম রক্ষণাবেক্ষণের সুবিধা রয়েছে এবং তৃতীয় এবং তারও বেশি স্তরের দূষণ অঞ্চলে ব্যাপকভাবে ব্যবহৃত হয়েছে।

চীনামাটির বাসন ইনসুলেটর: ইনসুলেটরগুলি সাধারণত চীনামাটির বাসন বোতল হিসাবে পরিচিত, যা তারগুলি সমর্থন করার জন্য ব্যবহৃত ইনসুলেটর। ইনসুলেটরগুলি কন্ডাক্টর, ক্রস অস্ত্র এবং টাওয়ারগুলির জন্য পর্যাপ্ত নিরোধক নিশ্চিত করতে পারে। এটি তারের উল্লম্ব দিকের লোড এবং অপারেশন চলাকালীন অনুভূমিক দিকের উত্তেজনা সহ্য করতে সক্ষম হওয়া উচিত। এটি সূর্য, বৃষ্টি, জলবায়ু পরিবর্তন এবং রাসায়নিক জারা প্রতিরোধ করে। অতএব, ইনসুলেটরগুলির অবশ্যই ভাল বৈদ্যুতিক বৈশিষ্ট্য এবং পর্যাপ্ত যান্ত্রিক শক্তি থাকতে হবে। লাইনের নিরাপদ অপারেশনের জন্য অন্তরকটির গুণমান খুব গুরুত্বপূর্ণ। ইনসুলেটরগুলি তাদের কাঠামো অনুসারে ইনসুলেটর, সাসপেনশন ইনসুলেটর, অ্যান্টি - দূষণ ইনসুলেটর এবং বুশিং ইনসুলেটরগুলিতে বিভক্ত করা যেতে পারে। উদ্দেশ্য অনুসারে, এটি সাধারণত তিনটি বিভাগে বিভক্ত করা যেতে পারে: লাইন ইনসুলেটর, সাবস্টেশন সমর্থন ইনসুলেটর এবং বুশিংস। অন্তরক উপাদান অনুসারে। বর্তমানে রয়েছে চীনামাটির বাসন, গ্লাস এবং জৈব যৌগিক ইনসুলেটর। ওভারহেড লাইনে ব্যবহৃত ইনসুলেটরগুলি সাধারণত ব্যবহৃত হয় পিন ইনসুলেটর, প্রজাপতি ইনসুলেটর, সাসপেনশন ইনসুলেটর, চীনামাটির বাসন ক্রস - অস্ত্র, রড ইনসুলেটর এবং টেনশন ইনসুলেটর। ইনসুলেটরগুলিতে দুটি ধরণের বৈদ্যুতিক ত্রুটি রয়েছে: ফ্ল্যাশওভার এবং ব্রেকডাউন। ফ্ল্যাশওভার ইনসুলেটরের পৃষ্ঠে ঘটে এবং পোড়া চিহ্নগুলি দেখা যায় তবে সাধারণত অন্তরণ কার্যকারিতা হারিয়ে যায় না; ইনসুলেটরের ভিতরে ব্রেকডাউন ঘটে এবং স্রাবটি আয়রন ক্যাপ এবং লোহার পায়ের মধ্যে সিরামিক শরীরের মাধ্যমে ঘটে। ইনসুলেটরগুলি আর্সিং দ্বারা সম্পূর্ণ ধ্বংস হতে পারে। ভাঙ্গনের জন্য, লোহার পায়ের স্রাবের চিহ্নগুলি এবং পোড়াগুলি পরীক্ষা করার দিকে মনোযোগ দেওয়া উচিত। অন্তরকটির পৃষ্ঠ থেকে মেনে চলা থেকে ভাসমান ধুলোগুলির মতো ময়লা রোধ করার জন্য, একটি পথ তৈরি করা হয় যা অন্তরকটির উভয় প্রান্তে ভোল্টেজ দ্বারা ভেঙে যায়, অর্থাৎ ক্রাইপেজ। অতএব, পৃষ্ঠের দূরত্ব বৃদ্ধি করা হয়, অর্থাৎ, ক্রাইপেজ দূরত্ব এবং অন্তরক পৃষ্ঠের সাথে স্রাব করা দূরত্বকে, অর্থাৎ ফুটো দূরত্বকে ক্রাইপেজ দূরত্ব বলা হয়।

ক্রাইপেজ দূরত্ব = পৃষ্ঠের দূরত্ব/সিস্টেমের সর্বাধিক ভোল্টেজ। দূষণের ডিগ্রি অনুসারে, ক্রাইপেজের দূরত্ব সাধারণত ভারী দূষিত অঞ্চলে 31 মিমি/প্রতি কিলোভোল্ট হয়। ভোল্টেজটি সরাসরি ইনসুলেটরগুলির সংখ্যা অনুসারে সরাসরি বিচার করা যেতে পারে, সাধারণত, 23 500KV এর জন্য; 330 কেভি জন্য 16; 220 কেভি 9; 110 কেভি 5; এটি সর্বনিম্ন সংখ্যা, এবং আরও দু'একটি থাকবে। 500 কেভি ট্রান্সমিশন লাইনটি মূলত চারটি - বিভক্ত কন্ডাক্টর ব্যবহার করে, অর্থাৎ এক ধাপের জন্য চারটি রয়েছে, 220 কেভি দুটি বিভক্ত কন্ডাক্টর ব্যবহার করে এবং 110 কেভি আরও একটি ব্যবহার করে। প্রায় 1 ইনসুলেটর 6 - 10 কেভি, 3 ইনসুলেটরগুলি 35 কেভি, 60 কেভি লাইনগুলি 5 টির চেয়ে কম নয়, 7 ইনসুলেটরগুলি 110 কেভি, 11 ইনসুলেটরগুলি 220 কেভি, 16 ইনসুলেটর 330 কেভি; 28 ইনসুলেটর অবশ্যই 500kv। 35KV এর নীচে পিন ইনসুলেটরগুলির জন্য, টুকরো সংখ্যার মধ্যে কোনও পার্থক্য নেই। 10 কেভি ওভারহেড লাইনগুলি সাধারণত 10 - 12 মি একক সিমেন্টের খুঁটি এবং পিন ইনসুলেটর ব্যবহার করে। খুঁটির মধ্যে সোজা - লাইন দূরত্ব প্রায় 70 - 80 মিটার। 10 কেভির জন্য কোনও লোহার ফ্রেম নেই, এটিতে তিনটি উচ্চ - ভোল্টেজ লাইন সহ কেবল একটি মেরু। গ্রামাঞ্চলে সাধারণ; 35 কেভি ওভারহেড লাইনগুলি সাধারণত 15 - মিটার একক বা ডাবল সিমেন্টের খুঁটি ব্যবহার করে (এছাড়াও অল্প সংখ্যক ছোট লোহার টাওয়ার ব্যবহার করে, উচ্চতা 15 - 20 মিটারের মধ্যে থাকে) এবং 2 - 3 টি টুকরো প্রজাপতি ইনসুলেটর, খুঁটির মধ্যে সরল রেখাটি প্রায় 120 মিটার হয়; 220 কেভি অবশ্যই একটি বিশাল আয়রন টাওয়ার। 220 কেভি ওভারহেড লাইনগুলি সাধারণত 30 মিটারেরও বেশি লোহার টাওয়ার এবং প্রজাপতি ইনসুলেটরগুলির দীর্ঘ স্ট্রিং ব্যবহার করে। লোহার টাওয়ারগুলির মধ্যে সোজা - লাইন দূরত্ব 200 মিটারেরও বেশি। যৌগিক ইনসুলেটর: বিদ্যুৎ ব্যবস্থার নিরাপদ অপারেশন নিশ্চিত করা এবং বিদ্যুৎ সরবরাহের নির্ভরযোগ্যতা উন্নত করা বিদ্যুৎ সংস্থাগুলির মূল্যায়নের জন্য একটি গুরুত্বপূর্ণ সূচক এবং উচ্চ - প্রযুক্তি উপকরণগুলির অবিচ্ছিন্ন ব্যবহার এই সমস্যা সমাধানের একটি কার্যকর উপায়। একটি নতুন পণ্য হিসাবে, সিলিকন রাবার কমপোজিট ইনসুলেটরটির হালকা ওজন, ছোট আকার, অ্যান্টি - ফ্ল্যাশওভার, বার্ধক্য প্রতিরোধের, রক্ষণাবেক্ষণ - বিনামূল্যে এবং রক্ষণাবেক্ষণ - বিনামূল্যে, এবং 35KV এবং 110KV লাইনে ব্যাপকভাবে ব্যবহৃত হয়েছে।
